15.2.9打印和保存绘图¶

这里的print命令允许您将绘图发送到打印机,并以各种格式保存绘图。例如

print -dpsc

将当前图形打印到彩色PostScript打印机。和

print -deps foo.eps

将当前图形对象保存到名为的软件包PostScript文件中foo.eps.

当前的图形工具包生成非常相似的图形显示,但显示不寻常文本的能力和打印此类文本的能力不同。一般来说"tex"解释器(默认)是屏幕显示和打印的最佳执行器。然而,对于复数文本公式的生成"latex"interpreter已被转介。使用打印时-painters渲染器,所有向量格式的默认值,可以考虑两个参数:

使用-svgconvert参数以允许渲染LaTeX公式。请注意,字形被渲染为路径,原始文本信息将丢失。
使用其中一个-d*latex*设备生成一个.tex文件(加上支持.eps或.pdf文件),从外部LaTeXengine进一步处理。请注意print函数将首先将所有字符串的解释器设置为"latex",这意味着所有字符串都必须是有效的LaTeX字符串。

显示使用的文本打印函数的完整示例-dpdflatexstandalone参数是:

x = 0:0.01:3;
hf = figure ();
plot (x, erf (x));
hold on;
plot (x, x, "r");
axis ([0, 3, 0, 1]);
text (0.65, 0.6175, ...
      ['$\displaystyle\leftarrow x = {2 \over \sqrt{\pi}}' ...
       '\int_{0}^{x} e^{-t^2} dt = 0.6175$'],
      "interpreter", "latex");
xlabel ("x");
ylabel ("erf (x)");
title ("erf (x) with text annotation");
print (hf, "plot15_7", "-dpdflatexstandalone");
system ("pdflatex plot15_7");
open plot15_7.pdf

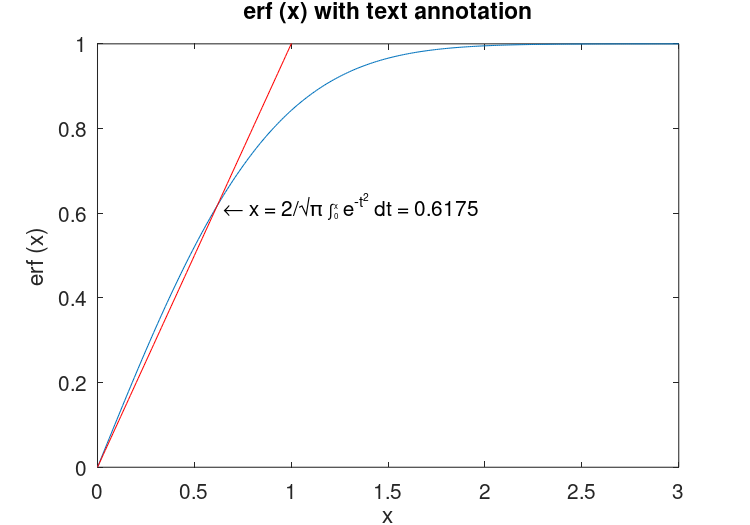

此示例的结果可以在中看到图15.7

图15.7:使用包含文本的示例-dpdflatexstandalone

: print () ¶

: print (options) ¶

: print (filename, options) ¶

: print (hfig, …) ¶

: RGB = print ("-RGBImage", …) ¶

格式化图形以进行打印,然后将其保存到文件中,发送到aprinter,或返回RGB图像。

filename定义输出文件的名称。如果文件名没有后缀,则会从指定的设备中推断出一个后缀并附加到文件名中。当文件名和"-RGBImage"参数ispresent,输出将发送到打印机。除了图形句柄之外,各种参数和文件名参数可以按任何顺序给出hfig如果存在,则必须是第一个。

示例:使用PDF和JPEG格式打印到文件。

figure (1);
clf ();
surf (peaks);
print figure1.pdf    # The extension specifies the format
print -djpg figure1  # Will produce "figure1.jpg" file

如果第一个参数是句柄hfig到图形对象对象,然后它指定要打印的图形对象。默认情况下,当前图形对象从gcf已打印。

对于分页格式的输出,例如PostScript和PDF,页面大小从图的papersize属性与paperunits属性绘图在页面上的位置和大小从图形指定paperposition属性页面的方向从图形指定paperorientation属性

对于非页面格式(例如JPEG等图像格式),输出的宽度和高度从图形指定paperposition(3:4)属性值。

这里的print命令支持许多options:

-fh

指定句柄,h,表示要打印的图形。

示例:打印图1。

figure (1);
clf ();
surf (peaks);
figure (2);
print -f1 figure1.pdf
## Equivalent functional form:
print (1, "figure1.pdf")

print和saveas当打印起作用完成并且输出必须为可发布格式时使用。在中间阶段,通常最好保存图形对象及其所有相关信息,以便在Octave中轻松更改颜色、轴限制、符号样式等。这里的hgsave/hgload命令可用于保存和重新创建图形对象。
