15.2.9 打印和保存绘图 ¶

print命令允许您将绘图发送到打印机，或以多种格式保存绘图。例如，

print -dpsc

将当前图形打印到彩色PostScript打印机。并且，

print foo.pdf

将当前图形保存为名为 foo.pdf 的PDF（便携式文档格式）文件。

当前的图形工具包生成的图形显示非常相似，但不同的解释器在显示特殊文本和打印此类文本的能力上有所差异。通常，"tex"解释器（默认值）在屏幕显示和打印方面都是表现最全面的。然而，对于复杂文本公式的呈现，"latex"解释器是首选。"none"解释器则按原样逐字打印文本，这种方式可移植性非常好，但不支持粗体、斜体、上标、下标、希腊字母等。

当使用-painters渲染器（所有矢量格式的默认渲染器）打印时，可以考虑以下两个选项：

• 使用-svgconvert选项以允许渲染LaTeX公式。请注意，字形被渲染为路径，原始的文本信息将丢失。
• 使用其中一个-d*latex*设备生成一个.tex文件（加上配套的.eps或.pdf文件），以便由外部LaTeX引擎进一步处理。请注意，print函数会先将所有字符串的解释器设置为"latex"，这意味着所有字符串必须是有效的LaTeX字符串。

下面是一个使用-dpdflatexstandalone选项展示文本打印功能的完整示例：

x = 0:0.01:3;
hf = figure ();
plot (x, erf (x));
hold on;
plot (x, x, "r");
axis ([0, 3, 0, 1]);
text (0.65, 0.6175, ...
      ['$\displaystyle\leftarrow x = {2 \over \sqrt{\pi}}' ...
       '\int_{0}^{x} e^{-t^2} dt = 0.6175$'],
      "interpreter", "latex");
xlabel ("x");
ylabel ("erf (x)");
title ("erf (x) with text annotation");
print (hf, "plot15_7", "-dpdflatexstandalone");
system ("pdflatex plot15_7");
open plot15_7.pdf

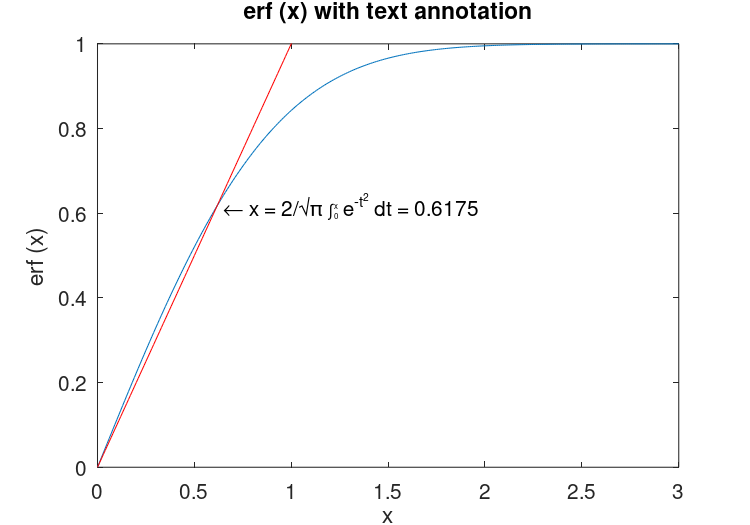

此示例的结果可以在图15.7中查看。

图15.7：使用-dpdflatexstandalone包含文本的示例

print () ¶

print (options) ¶

print (filename, options) ¶

print (hfig, …) ¶

RGB = print ("-RGBImage", …) ¶

格式化图形以进行打印，然后将其保存到文件、发送到打印机，或返回RGB图像。

filename定义输出文件的名称。如果文件名没有后缀，则会从指定的设备推断出后缀并附加到文件名后。当既没有文件名也没有"-RGBImage"选项时，输出将发送到打印机。各种选项和文件名参数可以按任意顺序给出，但图形句柄参数hfig如果存在，则必须放在第一位。

示例：使用PDF和JPEG格式打印到文件。

figure (1);
clf ();
surf (peaks);
print figure1.pdf    # 扩展名指定格式
print -djpg figure1  # 将生成"figure1.jpg"文件

如果第一个参数是图形对象的句柄hfig，则指定要打印的图形。默认情况下，打印由gcf返回的当前图形。

对于分页格式的输出，例如PostScript和PDF，页面大小由图形的papersize属性与paperunits属性共同指定。绘图在页面上的位置和大小由图形的paperposition属性指定。页面的方向由图形的paperorientation属性指定。

对于非分页格式——例如JPEG等图像格式——输出的宽度和高度由图形的paperposition(3:4)属性值指定。

print命令支持多种options：

-fh

指定要打印的图形的句柄h。

示例：打印图形1。

figure (1);
clf ();
surf (peaks);
figure (2);
print -f1 figure1.pdf
## 等效的函数形式：
print (1, "figure1.pdf")

-Pprinter

设置未指定filename时绘图发送到的打印机名称。

示例：使用PostScript格式打印到名为PS_printer的打印机。

clf ();
surf (peaks);
print -dpswrite -PPS_printer

-RGBImage

返回图形的M×N×3 RGB图像。图像的大小取决于格式化选项。这类似于对绘图进行屏幕截图，但可以更改格式化选项，例如分辨率或单色/彩色。

示例：获取图形图像的像素。

clf ();
surf (peaks);
rgb = print ("-RGBImage");

-image | -opengl

-vector | -painters

指定使用基于像素的渲染器（-image或-opengl）还是基于矢量的渲染器（-vector或-painters）。这相当于更改图形的"Renderer"属性。当图形的"RendererMode"属性为"auto"（默认值）时，Octave将为光栅格式（如JPEG）使用"opengl"渲染器，为矢量格式（如PDF）使用"painters"渲染器。这些选项仅受"qt"图形工具包支持。

-svgconvert (default)

-nosvgconvert

当使用-painters渲染器时，启用或禁用基于SVG的后端工具链，其增强特性如下：

字体处理：

对于"none"和"tex"解释器，实际字体嵌入到输出文件中，从而允许在所有矢量格式中打印任意字符和字体。

使用"latex"解释器的字符串通过路径对象渲染。这看起来很好，但请注意文本信息（字体、字符等）会丢失。

输出简化：

默认情况下，-painters选项使用三角形组合来渲染补丁和曲面对象。这可能导致查看文件时出现抗锯齿伪影。-svgconvert选项重建多边形以避免这些伪影（尤其适用于二维图形）。

透明度：

允许在PDF格式中打印透明图形对象。对于PostScript格式，任何透明对象的存在都将导致输出被光栅化。

注意：如果Octave是使用早于5.13的Qt版本构建的，-svgconvert可能导致图像对象的渲染不准确。

-polymerge

-nopolymerge

-polymerge-all

当使用基于SVG的后端-svgconvert时，面被渲染为三角形。在某些情况下，一些查看器可能会在三角形共享边的位置显示细线。这些选项控制是否将所有共享边的三角形合并为多边形（-polymerge-all，对于包含许多三角形——包括线条标记——的图形可能耗时较长）、仅合并连续多边形（-polymerge），或完全不合并三角形（-no-polymerge）。默认情况下，仅合并共享边的连续三角形，除非打印的图形包含补丁或曲面图形对象，在这种情况下，所有共享边的三角形都会被合并。

-portrait

-landscape

指定打印输出的绘图方向。对于非打印输出，输出的纵横比对应于指定方向上由"paperposition"属性定义的绘图区域。此选项等效于更改图形的"paperorientation"属性。

-fillpage

-bestfit

当使用基于页面的格式（PDF、PostScript、打印机）时，忽略"paperposition"属性，使绘图占据整个页面。-fillpage选项将拉伸绘图以占据页面，四周留有0.25英寸的边距。-bestfit选项将扩展绘图以在页面上占据尽可能多的空间，同时不扭曲绘图的原始纵横比。

-color

-mono

彩色或单色输出。

-solid

-dashed

强制所有线条分别为实线或虚线。

-noui

不打印可能覆盖绘图的uicontrol对象（如按钮）。这是默认行为，并且如果不使用外部屏幕捕获工具，则无法在输出中包含uicontrol对象。

-rNUM

位图的分辨率，以每英寸点数（DPI）为单位。对于图元文件和SVG，默认值为屏幕分辨率；对于其他格式，默认值为150 DPI。要指定屏幕分辨率，请使用"-r0"。

示例：高分辨率光栅输出。

clf ();
surf (peaks (), "facelighting", "gouraud");
light ();
print ("-r600", "lit_peaks.png");

-Sxsize,ysize

光栅格式（包括PNG、JPEG以及非常规地包括SVG）的绘图大小，以像素为单位。对于所有矢量格式（包括PDF、PS和EPS），绘图大小以点为单位指定。此选项等效于通过设置图形属性paperposition(3:4)来更改输出的宽度和高度。当使用print函数的命令形式时，必须将xsize,ysize选项用引号括起来，以防止Octave解释器识别嵌入的逗号（','）。例如，写成"-S640,480"。

-tight

-loose

强制EPS文件使用紧密或宽松的边界框。默认值为紧密。

-preview

为EPS文件添加预览。支持的格式有：

-interchange

提供交换预览。

-metafile

提供图元文件预览。

-pict

提供PICT预览。

-tiff

提供TIFF预览。

-append

将PostScript或PDF输出追加到同类型的现有文件中。

-Ffontname

-Ffontname:size

-F:size

对所有文本使用fontname和/或fontsize。某些设备会忽略fontname：fig等。

-ddevice

可用输出格式由device选项指定，为以下之一（标有'*'的设备仅在Gnuplot工具包中可用）：

矢量格式

svg

可缩放矢量图形（Scalable Vector Graphics）。

pdf

pdfcrop

便携式文档格式（Portable Document Format）。pdf设备将图形格式化为打印在纸上。周围页面的大小和图形在页面内的位置由paper*图形属性定义。

如果您不想要周围页面，请使用pdfcrop。

注意：使用-nosvgconvert选项时，PDF继承与PostScript相同的限制（有限的字体集和缺乏透明度）。

eps(2)

epsc(2)

封装的PostScript（Encapsulated PostScript，级别1和2，单色和彩色）。

基于OpenGL的图形工具包始终生成PostScript级别3.0。除非使用-svgconvert选项（默认值），否则它们对文本的支持有限。限制包括仅使用ASCII字符（例如，无希腊字母）和仅支持三种基本PostScript字体：Helvetica（默认值）、Times或Courier。任何其他字体将被Helvetica替代。

ps(2)

psc(2)

与eps相同，只是图形格式化为打印在纸上。周围页面的大小和图形在页面内的位置由paper*图形属性定义。

pslatex

epslatex

pdflatex

pslatexstandalone

epslatexstandalone

pdflatexstandalone

为绘图的文本部分生成LaTeX文件filename.tex，为剩余图形部分生成文件filename.(ps|eps|pdf)。图形文件后缀.ps|eps|pdf由指定的设备类型决定。带'standalone'选项生成的LaTeX文件可以直接由LaTeX处理。不带'standalone'选项生成的文件旨在从另一个LaTeX文档中包含。无论哪种情况，LaTeX文件都包含一个\includegraphics命令，因此在处理LaTeX文件时会自动包含生成的图形文件。写入LaTeX文件的字符串完全按照在绘图中的指定方式保存。如果使用了TeX模式解释器的任何特殊字符，则必须在处理LaTeX之前编辑该文件。具体来说，特殊字符必须用美元符号括起来（$ … $），LaTeX识别的其他字符（如花括号）可能也需要编辑。pdflatex设备以及任何standalone格式在Gnuplot工具包中不可用。

epscairo*

pdfcairo*

epscairolatex*

pdfcairolatex*

epscairolatexstandalone*

pdfcairolatexstandalone*

使用Cairo渲染器生成输出。epscairo和pdfcairo设备与epsc设备同义。LaTeX变体为绘图的文本部分生成LaTeX文件filename.tex，为绘图图形部分生成图像文件filename.(eps|pdf)。'standalone'变体的行为与上述'epslatexstandalone'描述相同。

canvas*

基于JavaScript的HTML5画布绘图，可在Web浏览器中查看。

emf

meta

Microsoft增强型图元文件（Microsoft Enhanced Metafile）。

fig

XFig。对于Gnuplot图形工具包，可以使用附加选项-textspecial或-textnormal（默认值）来控制是否应为图形中的文本设置特殊标志。

latex*

eepic*

LaTeX图片环境和扩展图片环境。

tikz

tikzstandalone*

使用PGF/TikZ格式生成LaTeX文件。基于OpenGL的工具包创建PGF文件，而Gnuplot创建TikZ文件。tikzstandalone设备生成一个包含TikZ文件的LaTeX文档。

光栅格式

png

便携式网络图形（Portable Network Graphics）。

jpg

jpeg

JPEG图像。

tif

tiff

tiffn

TIFF图像，带LZW压缩（tif, tiff）或未压缩（tiffn）。

gif

GIF图像。

pbm

PBMplus。

dumb*

ASCII艺术。

如果省略设备类型，则从文件扩展名推断；如果没有文件名，则作为PostScript发送到打印机。

-dghostscript_device

Ghostscript支持其他设备。一些示例如下：

ljet2p

HP LaserJet IIP。

pcx24b

24位彩色PCX文件格式。

ppm

便携式像素映射文件格式。

有关可用格式和设备的完整列表，请输入system ("gs -h")。

当Ghostscript输出发送到打印机时，大小由图形的"papersize"属性决定。当输出发送到文件时，大小由图形"paperposition"属性定义的绘图框决定。

-Gghostscript_command

指定调用Ghostscript的命令。Unix系统的默认值为"gs"，Windows系统的默认值为"gswin32c"。

-TextAlphaBits=n

-GraphicsAlphaBits=n

Octave能够通过使用Ghostscript为各种打印机、位图和矢量格式生成输出。对于位图和打印机输出，使用Ghostscript的TextAlphaBits和GraphicsAlphaBits选项应用抗锯齿。默认位数分别为4和1。N的允许值为1、2或4。

-no-append-file-extension

使用此选项时，filename按原样使用，即不会自动附加与文件格式匹配的文件扩展名。

另请参阅： saveas, getframe, savefig, hgsave, orient, figure.

saveas (h, filename) ¶

saveas (h, filename, fmt) ¶

将图形对象h以图形格式fmt保存到文件filename。

如果h是图形对象的句柄，则保存该图形对象。如果h是其他图形对象的句柄，则保存包含该图形对象的图形。

可以使用print接受的所有设备格式。常用格式有：

ofig

Octave图形文件格式（默认值）。

mfig

两个文件：包含打开Octave图形文件filename.ofig代码的Octave m文件。

ps

PostScript。

eps

封装的PostScript。

pdf

便携式文档格式。

jpg

JPEG图像。

png

便携式网络图形图像。

emf

增强型图元文件。

tif

TIFF图像（已压缩）。

如果省略fmt，则从filename的扩展名提取。没有扩展名时的默认格式是"ofig"。

clf ();
surf (peaks);
saveas (1, "figure1.png");

另请参阅： print.

orient (orientation) ¶

orientation = orient () ¶

orient (hfig, orientation) ¶

orientation = orient (hfig) ¶

查询或设置当前活动图形或由句柄hfig指定的图形的纸张方向。

有效的orientation值为"portrait"（纵向）、"landscape"（横向）或"tall"（加长横向）。加长横向与横向类似，但图形被缩放以填满整个页面，而不会保留绘图框的纵横比。

在调用print时，页面方向用于配置输出页面方向。如果不带参数调用orient，则返回当前图形纸张方向的字符串。

从Octave 6.2.0开始，如果未指定图形句柄，orient使用由gcf返回的当前图形。

另请参阅： print.

hgsave (filename) ¶

hgsave (h, filename) ¶

hgsave (h, filename, fmt) ¶

将图形句柄向量h指定的图形对象保存到文件filename中。

如果存在，fmt指定保存文件的格式，为以下之一：

• -binary, -float-binary
• -hdf5, -float-hdf5
• -V7, -v7, -7, -mat7-binary
• -V6, -v6, -6, -mat6-binary
• -text
• -zip, -z

默认格式为-binary以最小化存储空间。

编程说明：当生成用于最终出版的图形时，请使用print或saveas。当需要能够继续将图形作为Octave对象编辑时，请使用hgsave/hgload。

另请参阅： hgload, hdl2struct, savefig, saveas, print.

h = hgload (filename) ¶

[h, old_prop] = hgload (filename, prop_struct) ¶

将filename中的图形对象加载到图形句柄向量h中。

如果filename没有扩展名，Octave将尝试查找不带默认扩展名.ofig的文件以及带该扩展名的文件。

如果提供了结构prop_struct的元素，则用于覆盖filename中存储的顶层对象的属性，而filename中保存的原值将存储在old_prop中。old_prop是一个大小与h匹配的元胞数组；每个元胞包含一个结构，该结构包含在覆盖之前的现有属性名称和值。

另请参阅： openfig, hgsave, struct2hdl.

openfig ¶

openfig (filename) ¶

openfig (…, copies) ¶

openfig (…, visibility) ¶

h = openfig (…) ¶

从filename读取保存的图形窗口，并返回图形句柄h。

默认情况下，filename为"Untitled.fig"。如果未指定完整路径，则打开的文件将是加载路径中找到的第一个文件。如果找不到filename且没有扩展名，将在加载路径中搜索第一个扩展名为".fig"或".ofig"的文件（按此顺序）。

copies是一个可选输入，指示是否应创建新图形（"new"），或是否可以重用现有图形（"reuse"）。当现有图形的"FileName"属性与指定的输入filename匹配时，可以重用该图形。当图形被重用时，它变为活动图形并显示在其他图形之上。如果图形在屏幕外，则会被重新定位到屏幕上。copies的默认值为"new"。

visibility是一个可选输入，指示是否显示图形（"visible"）或不显示（"invisible"）。当visibility作为输入提供给openfig时，它将覆盖filename中存储的可见性设置。

另请参阅： open, hgload, savefig, struct2hdl.

savefig () ¶

savefig (h) ¶

savefig (filename) ¶

savefig (h, filename) ¶

savefig (h, filename, "compact") ¶

将图形句柄h指定的图形窗口保存到文件filename。

如果未指定，h是由gcf返回的当前图形。

如果未指定，filename设置为"Untitled.fig"。如果filename没有扩展名，则会添加默认扩展名".fig"。

如果提供了可选的第三个输入参数"compact"，则数据将被压缩以节省更多空间。

另请参阅： hgsave, hdl2struct, openfig.
